主要功能和特點：
　　用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

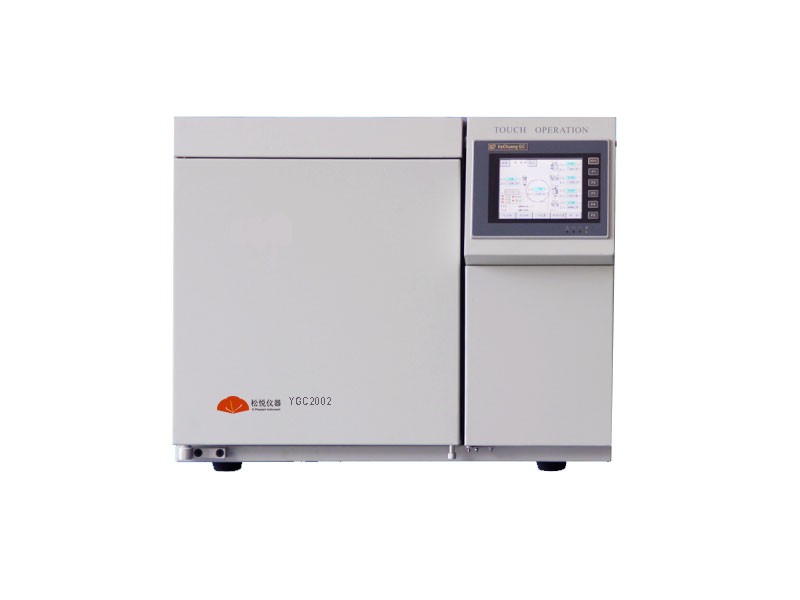

　　YGC2002變壓器油專用色譜儀是我公司推出的一款專用于電力絕緣油中溶解氣體組份含量測定的專用氣相色譜儀，儀器采用先進三檢測器流程，配TCD檢測器和兩個FID檢測器，一次進樣,8分鐘內即可完成絕緣油中溶解的7種氣體組分含量的全分析，可進行電腦反控，可實現遠程操作，具有檢測靈敏度高，使用方便，結構緊湊等特點。
　　1、全微機控制系統，電腦反控，一臺電腦可控制N（N≤253）臺色譜儀，具有六路溫度控制系統，四路時間程序。
　　2、色譜儀采用技術先進的10/100M以太網通訊接口，可實現對儀器遠程控制和遠程數據傳輸處理及監管。
　　3、工作站內置，數字信號輸出，信號由網線直接傳輸至電腦，操作簡便。
　　4、彩色液晶觸摸屏顯示，人機對話直觀，用戶體驗佳。
　　5、色譜工作站內置，電力變壓器油中溶解氣分析專用軟件。
　　6、獨立取氣系統，分析時取氣振蕩不會影響分析，且操作方便。
　　7、一次進樣，七組份峰出在同一張譜圖上，操作簡便。
　　8、大容量柱箱帶自動后開門，可進行8階程序升溫設置，8路外部事件時間程序。
　　9、具有固障自我診斷功能，隨時顯示故障部位及性質，具有超溫保護功能，任何一路溫度超過設定溫度均會自動停止加熱。
　　氣相色譜儀技術參數：
　　1檢測器指標
　　·TCD檢測限:6000-8000mv.ml/mg
　　·基線噪聲≤10uv
　　·基線漂移≤60uv/30min
　　·線性范圍：105
　　·FID檢測限≤5.0×10-12g/s(正十六烷)
　　·基線噪聲≤1.0×10-13A
　　·基線漂移≤5.0×10-13A(30min)
　　·線性范圍：107
　　2溫度控制
　　·柱箱體積:280×280×180mm
　　·溫度控制：室溫以上5℃～400℃
　　·溫控精度：±0.5%
　　·顯示精度:0.1℃
　　·程序階數:8階
　　·程升速率:0-40度/min（調節增量0.1℃/min）
　　·程升重復性(RSD):≤1%
　　3.主機尺寸:650×500×480mm
　　4.儀器重量:53 kg
　　5.功率:2500 W
　　6.工作電源：220V±10%，50HZ±5%
　　7.環境溫度：5-35℃
　　8.相對溫度：≦85%
　　各氣體檢測濃度（單位：ul/L）

電力變壓器油中七組份分析譜圖：
